型號：WZ-10

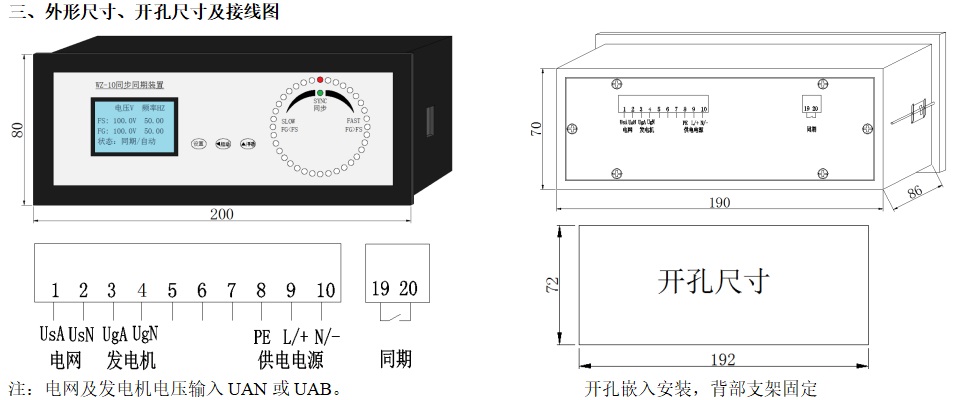

尺寸：200X80X95
參數：發電機同步同期并網，單、三相
規范：100V,220V/380V

一、概述 
WZ-10型數字同步同期表是專為發電機并網而設計的一款指示裝置，它采集電網電壓和待并發電機電壓，測量電網及發電機實時電壓、頻率、相角并以數字形式顯示和模擬360度燈盤顯示出來，當待并發電機電壓差、頻率差、相角差滿足設定條件要求時，裝置同期指示燈點亮，同時輔助輸出同期繼電器接點脈沖。
二、主要技術特性 
1、 輸入電壓:
    電網電壓FS    100V,220V/380V,50HZ
    發電機電壓FG  100V,220V/380V,50HZ
2、測量精度:電壓0.5%，頻率0.2%，相角1%
3、 同期指示燈盤： 
    相角同期狀態360°燈盤顯示（36個紅色指示燈，每10°1個），同期時，同期指示燈亮（綠色）,根據同期性能旋轉。
4，繼電器輸出：帶1個常開接點輸出，作為輔助同步信號，當同期指示燈亮時繼電器接點閉合1s后斷開。
5、輔助電源：AC/DC220V（范圍80-265），功率消耗不大于5W。
6、 儀表指示進入同期的性能：
◆當待并聯發電機的電壓和頻率大于電網的電壓和頻率時，液晶顯示狀態“降壓 減速”，如果小于電網的電壓和頻率時，液晶顯示狀態“升壓 加速”。 
◆如果當待并聯發電機的頻率大于電網頻率時，同期指示的指示燈應作順時針方向旋轉（快FAST方向）；小于電網的頻率時，應作逆時針方向旋轉（慢SLOW方向）。 
◆當待并聯發電機的頻率與電網的頻率相差0.0～0.7HZ范圍內時，且電壓相同，則同期指示燈應能作正常旋轉。
◆ 同期完成0°指示燈常亮，儀表可長期處于電壓頻率監測狀態。
7、儀表的工作條件為－20～＋50℃，相對溫度不大于90%。
8、 儀表的所有線路與外殼間的絕緣、能耐受頻率為50HZ實際正弦波形的交流電壓歷時1分鐘試驗，在室溫和相對濕度為85%以下試驗電壓為2KV。
