型號：WCL300
尺寸：110X75X120
參數：三相電流過流、欠流，啟動，復歸，延時保護
規范：5A,220V

WCL300三相電流繼電器，適用于高壓35kv，10kv或低壓400v線路、電動機及其他用電設備，作為三相電流檢測及控制設備。且具備啟動延時（用作電動機保護）、延時動作、返回延時等功能，檢測精度高，是高低壓系統及電動機簡便可靠的三相電流繼電保護。

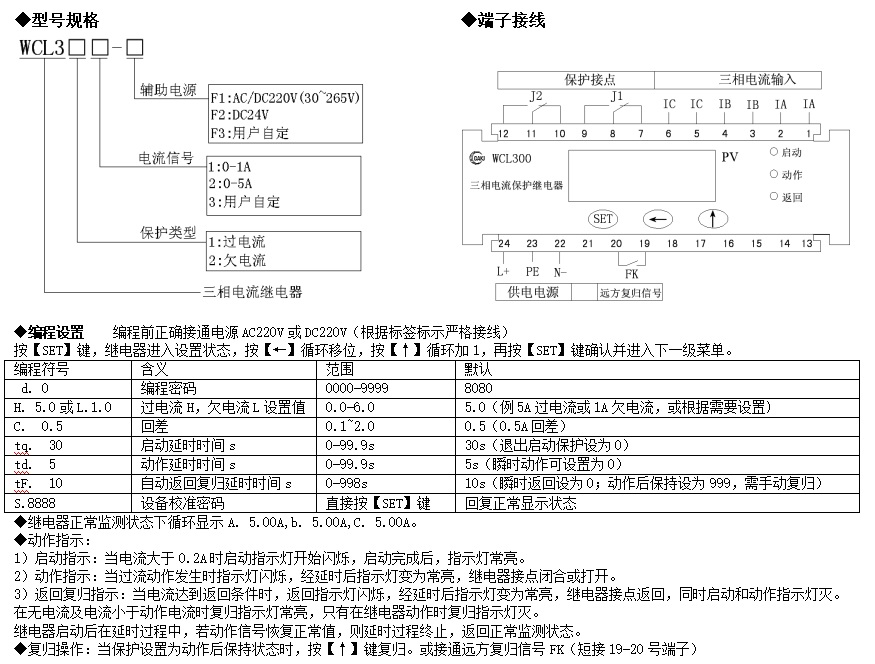

◆技術特性
額定電流：3x5A或3x1A  (允許短時過電流20倍/2s）
電流動作值：0~6A（可設置，級差0.1A）    保護類型：三相過電流及欠電流保護
動作判據：過電流繼電器被測三相電流任一回路大于設定值；欠電流繼電器被測三相電流任一回路小于設定值
      電機啟動保護，電流大于0.2A認為電機啟動，經啟動延時后過流保護投入。
控制精度：0.5%Ie
返回判據：過電流小于動作值-回差；欠電流大于動作值+回差。
動作時間：0-99.9s（可設置，級差0.1s），當設置為0時，瞬時動作時間不大于30ms
啟動時間：0-99.9s（可設置，級差0.1s），當設置為0時，電機啟動保護退出
返回復歸時間：0-998s（可設置，級差1s），當設置為0時，瞬時返回時間不大于30ms
      當設置為999時動作后保持（不返回），需手動復歸（就地或遠方）
工作電源：AC/DC220V(30~265V),DC24V
輸出：2轉換接點，額定功率阻性負載AC220V，3A
體積：110×75×120mm2   安裝方式： 35mm導軌安裝
